Skrátená 14MHz EFHW anténa pre synátora. Pre 14MHz KV prijímač v synovej izbe sme potrebovali vyrobiť anténu napájanú na konci a k dispozícii bolo len 5m dĺžky. Nasimulované v MMANA, zrealizované asi za hodinu.
Simulácia:

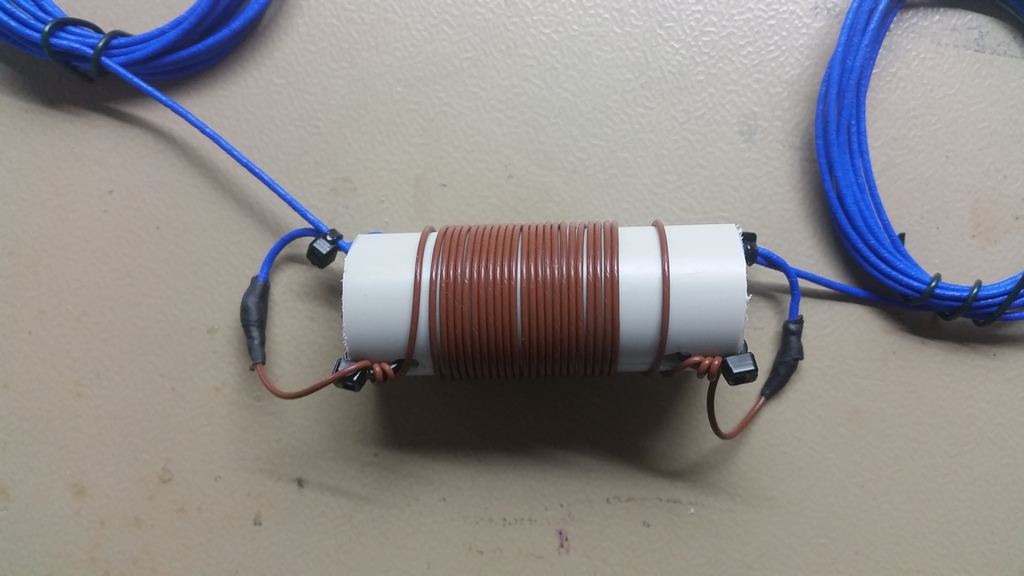

Realizácia:
31. 3. 2018
20180331 / OMFF-0723 / PR Bogdalický vrch
QTH: OMFF-0723 - PR Bogdalický vrch
RIG: Yaesu FT-857 35Watts
ANT: End Fed Half Wave - om2zz design
WX: Sunny, Windy, temp 14C
RESULT: 65 QSOs in 40 mins
Po zavysielaní som zistil slabý príjem a vysoké PSV na anténe. Náhradnú anténu ani kábel som nemal, tak som zisťoval kde je problém. Chybný bol prepojovací koaxiálny kábel, resp. spoj kábel - PL konektor. "Živý" skratoval o opletenie. Našťastie sa chybu podarilo odstrániť.
PR Bogdalický vrch:
OM2ZZ antenna:
RIG: Yaesu FT-857 35Watts
ANT: End Fed Half Wave - om2zz design
WX: Sunny, Windy, temp 14C
RESULT: 65 QSOs in 40 mins
Po zavysielaní som zistil slabý príjem a vysoké PSV na anténe. Náhradnú anténu ani kábel som nemal, tak som zisťoval kde je problém. Chybný bol prepojovací koaxiálny kábel, resp. spoj kábel - PL konektor. "Živý" skratoval o opletenie. Našťastie sa chybu podarilo odstrániť.
PR Bogdalický vrch:
OM2ZZ antenna:
29. 3. 2018
Prispôsobovací člen k anténe typu – Dipól napájaný na konci - EFHW Unun ver 2
Pred časom som tu popisoval prispôsobovací člen k anténe typu - EFHW (Dipól napájaný na konci) s toroidom FT140-43. Táto verzia je vhodná na kratšie aktivácie vysielanie. Na leto sa chystám na IOTA contest a tam budem potrebovať verziu, ktorá "vydrží" 24 hodinový CW závod so 100W.
Rozhodol som sa teda spraviť EFHW unun s toroidom typu FT240-43.
Princíp je popísaný rovnaký. Primárne vinutie má 2 závity a sekundárne 14. Spôsob vinutia ununu je zrejmý z obrázkov. Kompenzačný kondenzátor je 100pF/3kV.
Tabuľka PSV s zaťažovacím odporom 2,7kohm:
Realizácia:
Princíp a inšpiráciu k realizácii som čerpal z nasledovných zdrojov:
